2016版高考物理（全国通用）考前三个月配套课件+配套文档：力学实验（2份）

专题11　力学实验.docx
　　专题11　力学实验.pptx
　　专题11　力学实验.docx

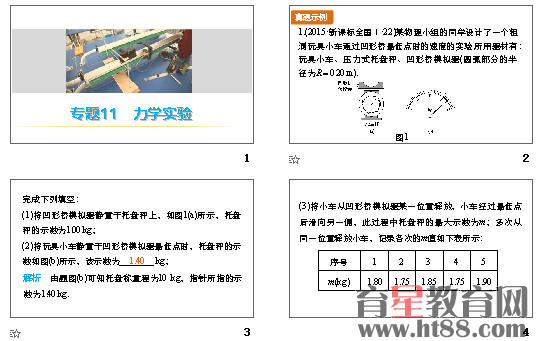

　　1．(2015•新课标全国Ⅰ•22)某物理小组的同学设计了一个粗测玩具小车通过凹形桥最低点时的速度的实验．所用器材有：玩具小车、压力式托盘秤、凹形桥模拟器(圆弧部分的半径为R＝0.20m)．
　　图1
　　完成下列填空：
　　(1)将凹形桥模拟器静置于托盘秤上，如图1(a)所示，托盘秤的示数为1.00kg；
　　(2)将玩具小车静置于凹形桥模拟器最低点时，托盘秤的示数如图(b)所示，该示数为________kg；
　　(3)将小车从凹形桥模拟器某一位置释放，小车经过最低点后滑向另一侧，此过程中托盘秤的最大示数为m；多次从同一位置释放小车，记录各次的m值如下表所示：
　　序号 1 2 3 4 5
　　m(kg) 1.80 1.75 1.85 1.75 1.90
　　(4)根据以上数据，可求出小车经过凹形桥最低点时对桥的压力为________N；小车通过最低点时的速度大小为________m/s.(重力加速度大小取9.80 m/s2，计算结果保留2位有效数字)
　　2．(2015•新课标全国Ⅱ•22)某同学用图2(a)所示的实验装置测量物块与斜面之间的动摩擦因数．已知打点计时器所用电源的频率为50Hz，物块下滑过程中所得到的纸带的一部分如图(b)所示，图中标出了五个连续点之间的距离．
　　图2
　　(1)物块下滑时的加速度a＝________m/s2，打C点时物块的速度v＝________ m/s；
　　(2)已知重力加速度大小为g，为求出动摩擦因数，还必须测量的物理量是________(填正确答案标号)．
　　A．物块的质量
　　B．斜面的高度
　　C．斜面的倾角
　　3．(2015•山东理综•21)某同学通过下述实验验证力的平行四边形定则．实验步骤：
　　①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向．
　　②如图3所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置标记为O1、O2，记录弹簧秤的示数F，测量并记录O1、O2间的距离(即橡皮筋的长度l)．每次将弹簧秤示数改变0.50N，测出所对应的l，部分数据如下表所示：
　　F(N) 0 0.50 1.00 1.50 2.00 2.50
　　l(cm) l0 10.97 12.02 13.00 13.98 15.05
　　图3
　　③找出②中F＝2.50N时橡皮筋两端的位置，重新标记为O、O′，橡皮筋的拉力记为FOO′.
　　④在秤钩上涂抹少许润滑油，将橡皮筋搭在秤钩上，如图4所示．用两圆珠笔尖成适当角度同时拉橡皮筋的两端，使秤钩的下端达到O点，将两笔尖的位置标记为A、B，橡皮筋OA段的拉力记为FOA，OB段的拉力记为FOB.
　　图4
　　完成下列作图和填空：
　　(1)利用表中数据在如图5坐标纸上画出F－l图线，根据图线求得l0＝________cm.
　　图5
　　(2)测得OA＝6.00cm，OB＝7.60cm，则FOA的大小为________N.
　　(3)根据给出的标度，在图6中作出FOA和FOB的合力F′的图示．
　　图6
　　(4)通过比较F′与________的大小和方向，即可得出实验结论．
　　1．题型特点
