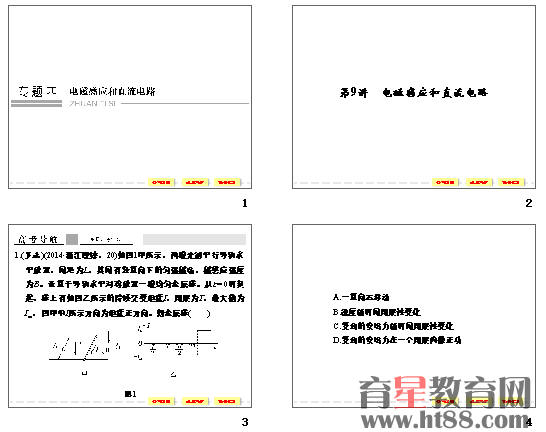

　　专题四 第9讲.ppt
　　第9讲　电磁感应和直流电路
　　专题提升训练
　　一、单项选择题
　　1.(2015•绍兴市高三期末调测)有一种储能装置，在鞋底上层固定一块N极向下的钕铁硼强磁铁，鞋底的底层固定一个金属线圈，线圈连着整流器和电容器，磁铁套在线圈中，鞋底上层和底层间充有弹性填充物。人走路时，磁铁相对线圈运动产生感应电流，从而实现储能，则可以推断出(　　)
　　A.此装置会使人走路时动能增加
　　B.脚从接触地面到踩实地面过程中安培力做正功
　　C.此装置将人的化学能转化为电能
　　D.脚从踩实地面到离开地面过程中不产生感应电流
　　解析　脚从接触地面到踩实的过程以及脚抬起的过程，磁铁与线圈间都会有相对运动，线圈中的磁通量都会发生变化，故两个过程都会有感应电流，D错误；据楞次定律知，感应电流所受的安培力总是阻碍线圈与磁铁间的相对运动，故安培力做负功，B错误；此装置产生了感应电流，即生成了电能，且生成的电能来源于人消耗的化学能，故此装置不可能使人走路的动能增加，A错误，C正确。
　　答案　C
　　2.如图1所示，图中的虚线为磁场的理想边界，方向垂直于纸面向里，一质量分布均匀的梯形导体框MNQP由图中位置开始匀速穿过磁场，已知MN、PQ间的距离与两虚线的间距相等。假设沿MNQP方向的电流为正，由图示的位置开始计时，则整个过程中导体框中感应电流随时间变化规律的图象为(　　)
　　图1
　　解析　由右手定则可以判断开始时电流应为负值，导体框切割磁感线的有效长度是均匀增加的，当导体框全部进入磁场到PQ边离开磁场，再次利用右手定则可以判断此时电流应为正值，而导体框切割磁感线的有效长度是均匀增加的，所以B项正确。
　　答案　B
　　3.(2015•四川成都新津中学月考)如图2虚线上方空间有匀强磁场，扇形导线框绕垂直于框面的轴O以角速度ω匀速转动，线框中感应电流方向以逆时针为正，那么，能正确表明线框转动一周感应电流变化情况的是下列图中的哪一个(　　)
　　图2
　　解析　在0～T4内，线框中没有感应电流；在T4～T2内，E＝BLv＝BL2ω2，电流不随时间变化，方向为逆时针；在T2～34T内，线框全部在磁场中，没有感应电流；在34T～T内，E＝BLv＝BL2ω2，方向为顺时针，选项A正确。
　　答案　A
