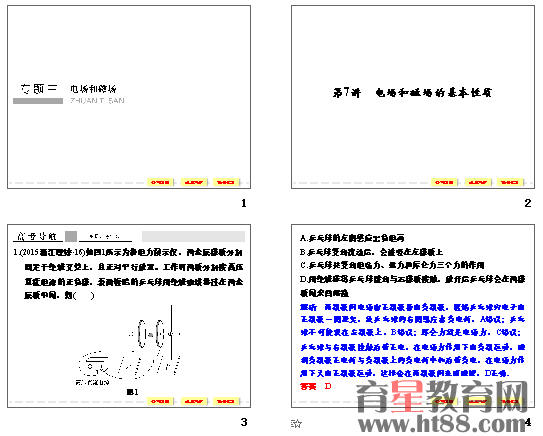

　　专题三 第7讲.ppt
　　专题三 第8讲.doc
　　专题三 第8讲.ppt
　　第7讲　电场和磁场的基本性质
　　专题提升训练
　　一、单项选择题
　　1.如图1所示，是一对不等量异种点电荷的电场线分布图，图中两点电荷连线长度为2r，左侧点电荷带电荷量为＋2q，右侧点电荷带电荷量为－q，P、Q两点关于两电荷连线对称。由图可知(　　)
　　图1
　　A.P、Q两点的电场强度相同
　　B.M点的电场强度大于N点的电场强度
　　C.把同一试探电荷放在N点，其所受电场力大于放在M点所受的电场力
　　D.两点电荷连线的中点处的电场强度为2kqr2
　　解析　P、Q两点的电场强度大小相等，方向不相同，选项A错误；根据电场线疏密程度反映电场强度大小可知，M点的电场强度大于N点的电场强度，选项B正确；把同一试探电荷放在N点，其所受电场力小于放在M点所受的电场力，选项C错误；两点电荷连线的中点处的电场强度为E＝k2qr2＋kqr2＝3kqr2，选项D错误。
　　答案　B
　　2.(2015•北京昌平区二模)如图2所示，两根通电的长直导线垂直于纸面平行放置，电流分别为I1和I2，且I1＝I2，电流的方向如图所示，O点位于两导线连线的中点。则(　　)
　　图2
　　A.O点磁感应强度大小为零
　　B.O点磁感应强度大小不为零
　　C.I1和I2之间为引力
　　第8讲　带电粒子在复合场中的运动
　　专题提升训练
　　一、选择题
　　1.(单选)(2015•大同一模)如图1所示，沿直线通过速度选择器的正离子从狭缝S射入磁感应强度为B2的匀强磁场中，偏转后出现的轨迹半径之比为R1∶R2＝1∶2，则下列说法正确的是(　　)
　　图1
　　A.离子的速度之比为1∶2
　　B.离子的电荷量之比为1∶2
　　C.离子的质量之比为1∶2
　　D.以上说法都不对
　　解析　因为两离子能沿直线通过速度选择器，则qvB1＝qE，即v＝EB1，所以两离子的速度相同，选项A错误；根据R＝mvqB2，则m1q1∶m2q2＝R1R2＝12，选项B、C错误，故选D。
　　答案　D
　　2.(多选)粒子回旋加速器的工作原理如图2所示，置于真空中的D形金属盒的半径为R，两金属盒间的狭缝很小，磁感应强度为B的匀强磁场与金属盒盒面垂直，高频交流电源的频率为f，加速电场的电压为U，若中心粒子源处产生的质子质量为m，电荷量为＋e，在加速器中被加速。不考虑相对论效应，则下列说法正确的是(　　)
　　图2
　　A.不改变磁感应强度B和交流电的频率f，该加速器也可加速α粒子
　　B.加速的粒子获得的最大动能随加速电场的电压U增大而增大
　　C.质子被加速后的最大速度不能超过2πRf
　　D.质子第二次和第一次经过D形盒间狭缝后轨道半径之比为2∶1
