电路的简单故障的检查和排除

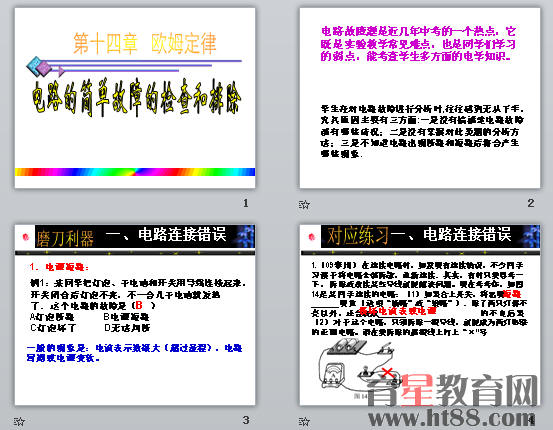

共20张，主要展示了电路的连接故障、短路或断路、有讲有练，可用于电路的简单故障的检查和排除专题讲卒。约1810字。

　　电路故障分析专题
　　电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。电路的故障引起电路中电学物理量的变化及故障原因分析
　　图1                   图2
　　[例1]在图1中，当开关K闭合后，两只小灯泡发光，电压表示数为4伏。过了2分钟，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。
　　分析：电压表示数为0，其原因有三：1.电压表没有接好或电压表损坏；2.小灯L2短路；3.小灯L1断路。起先，电压表有示数，说明不存在原因1的情况。那么还有两种情况都是可能的。答案为：小灯L2短路；小灯L1断路。
　　[变式训练题] 在如图2所示的电路中，电源电压等于6伏，合上开关后电压表示数为6伏。经分析得出，电路中可能发生的情况是：______________________________。
　　[例2 在如图3所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）
　　(A)灯L1短路。(B)灯L2短路。(C)灯L1断路。(D)灯L2断路。
　　分析：这是一个并联电路。可以采用排除法。小灯L2短路，会导致电压表示数变小、电流表示数变大，且导致两灯都不亮；小灯L2断路，会导致电流表示数变0；小灯L1短路，也会导致两灯都不亮；一灯熄灭而电表示数都不变，只有小灯L1发生断路时才有此可能。本题正确答案为C。
　　[变式训练题] 在图4所示的电路中,电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则（）
　　(A)灯L可能变亮。(B)灯L亮度可能不变。(C)电阻R可能断路。(D)电阻R可能短路。
　　图3                     图4                   图5
　　[例3] 在图5所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是(    )
　　(A)灯L1断路。(B)灯Ll短路。
　　(C)灯L2断路。(D)灯L2短路。
　　分析：属于电路故障分析题。“—段时间后，其中的一盏灯突然变亮”排除了电路出现断路的情况，那么，故障现象只有发生短路了。电压表V2的示数变大，是小灯变亮的原因，一定是小灯L2突然变亮；电压表Vl的示数变小说明小灯L1发生了短路。本题正确答案为B。
