人教版第八章、《电功率》第一轮复习.doc

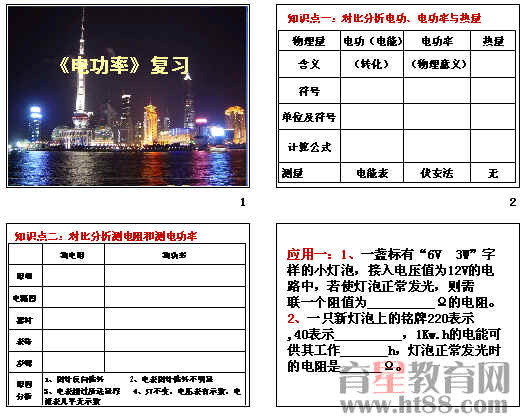

人教版第八章《电功率》复习课件.ppt
九年级物理第八章《电功率》 课型：复习课
总第12课时
学习目标：
1、理解电功、电功率和电热的概念、单位、公式，并能进行简单的计算。
2、区分用电器的额定功率和实际功率
3、通过实验探究掌握伏安法测电功率的方法
学习过程
一、知识回顾
知识点一：对比分析电功、电功率与热量
物理量 电功（电能） 电功率 热量
含义 （转化） （物理意义）
符号 W P Q
单位及符号 J W J
计算公式
测量 电能表 伏安法 无
知识点二：对比分析测电阻和测电功率
测电阻 测功率
原理 R=U/I P=UI
电路图
器材
注意
事项
表格
步骤
原因
分析 1、指针反向偏转 2、电表指针偏转不明显
3、电表超过所选量程 4、滑动变阻器无法调节电路
5、灯不变，电压表有示数，电流表几乎无示数
三、典例赏析
小明家有一电热毯，铭牌上标有“220V，**W”的字样，其中额定功率值不清，40W～60W之间。现在实验室有下列实验器材：一个蓄电池（电压为6V），一个开关，导线若干。另外，还有可供选择的以下器材：A．电流表A(量程：0～0.6A，0～3A)。B．电压表V1(量程：0～3V，0～15V)。C．电压表V2(量程：0～3V，0～15V)。D．定值电阻R1(阻值：20Ω)。E．定值电阻R2(阻值：500Ω)。F．滑动变阻器(阻值：0～10Ω)。 G．滑动变阻器（阻值：0～1kΩ)。
请你帮助小明测量出电热毯的额定功率值。
(1)根据你学过的物理知识，只要测量出电热毯的一个物理量 R ，即可计算出它的额定功率值。(2)为进行较准确的测量，选择的实验器材是 BCEG 。
(3)在右边空白处画出实验电路图。
(4)根据实验电路，写出测量这个物理量的公式。
(5)设计出实验纪录表格。
四、考题推荐
1、小星家电能表月初时的示为7846.6KW.h，月末的示数如图4所示，则这个月小星家消耗的电能是 50KW.h ，
合1.8x108 J；当电能表的铝盘转过600r，则消耗的电能是 0.25KW.h ；电饭煲、电饭锅、电磁炉等电热器将 电 转化为 内能 。
2、一只新灯泡上的铭牌220表示额定电压是220v,40表示 额定功率是40w ，1Kw.h的电能可供其工作 25 h，灯泡正常发光时的电阻是1210 Ω。
3、下图是某品牌家用电饭锅的工作原理图，已知R2 的阻值为44Ω；单独闭合开关S1时，电饭锅处于保温状态，此时的保温功率为40W。求：
人教版第八章《电功率》复习课件.ppt
九年级物理第八章《电功率》 课型：复习课
总第12课时
学习目标：
1、理解电功、电功率和电热的概念、单位、公式，并能进行简单的计算。
2、区分用电器的额定功率和实际功率
3、通过实验探究掌握伏安法测电功率的方法
学习过程
一、知识回顾
知识点一：对比分析电功、电功率与热量
物理量 电功（电能） 电功率 热量
含义 （转化） （物理意义）
符号 W P Q
单位及符号 J W J
计算公式
测量 电能表 伏安法 无
知识点二：对比分析测电阻和测电功率
测电阻 测功率
原理 R=U/I P=UI
电路图
器材
注意
事项
表格
步骤
原因
分析 1、指针反向偏转 2、电表指针偏转不明显
3、电表超过所选量程 4、滑动变阻器无法调节电路
5、灯不变，电压表有示数，电流表几乎无示数
三、典例赏析
小明家有一电热毯，铭牌上标有“220V，**W”的字样，其中额定功率值不清，40W～60W之间。现在实验室有下列实验器材：一个蓄电池（电压为6V），一个开关，导线若干。另外，还有可供选择的以下器材：A．电流表A(量程：0～0.6A，0～3A)。B．电压表V1(量程：0～3V，0～15V)。C．电压表V2(量程：0～3V，0～15V)。D．定值电阻R1(阻值：20Ω)。E．定值电阻R2(阻值：500Ω)。F．滑动变阻器(阻值：0～10Ω)。 G．滑动变阻器（阻值：0～1kΩ)。
请你帮助小明测量出电热毯的额定功率值。
(1)根据你学过的物理知识，只要测量出电热毯的一个物理量 R ，即可计算出它的额定功率值。(2)为进行较准确的测量，选择的实验器材是 BCEG 。
(3)在右边空白处画出实验电路图。
(4)根据实验电路，写出测量这个物理量的公式。
(5)设计出实验纪录表格。
四、考题推荐
1、小星家电能表月初时的示为7846.6KW.h，月末的示数如图4所示，则这个月小星家消耗的电能是 50KW.h ，
合1.8x108 J；当电能表的铝盘转过600r，则消耗的电能是 0.25KW.h ；电饭煲、电饭锅、电磁炉等电热器将 电 转化为 内能 。
2、一只新灯泡上的铭牌220表示额定电压是220v,40表示 额定功率是40w ，1Kw.h的电能可供其工作 25 h，灯泡正常发光时的电阻是1210 Ω。
3、下图是某品牌家用电饭锅的工作原理图，已知R2 的阻值为44Ω；单独闭合开关S1时，电饭锅处于保温状态，此时的保温功率为40W。求：
