资源预览与简介
点击预览图片可放大；图片清晰度以原图为准，完整内容以下载文件为准。

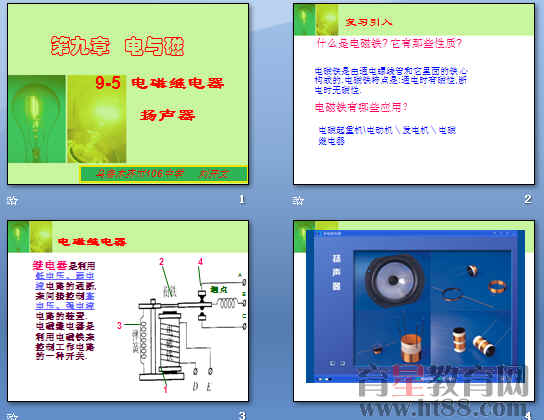

9-5电磁继电器 扬声器.ppt
9-5电磁继电器.doc
《电磁继电器》综合课件.swf
电磁继电器_1.swf
电磁继电器和电话.swf
三、电磁继电器 扬声器
教学目标：
1、知识和技能
了解电磁继电器和扬声器的结构和工作原理。
初步认识物理知识的实际应用。
2、过程和方法
通过阅读说明书，知道如何使用电磁继电器。
3、情感、态度、价值观
通过了解物理知识的实际应用，提高学习物理知识的兴趣。。
重、难点：
1、 知道电磁继电器、扬声器的结构原理。
2、 能分析有关的实际器材。
教学器材：电脑平台、电磁继电器、灯泡、开关、电源、导线
教学课时：1时
教学过程：
一、前提测评：
复习磁场、螺线管知识
二、导学达标：
引入课题：影响电磁铁的磁性强弱的因素是什么？
它有什么作用？
进行新课：
1、电磁继电器：
（1）、作用：利用低电压、弱电流电路的通断，来控
制高电压、强电流电路的装置。
（2）、结构：先观察76页的构造图
再实物观察。
（3）、原理：对照结构图说明。
（4）、使用方法：通过实验分析、说明。
（并总结作用、结构、原理）
##学生阅读“想想做做”，讨论回答文章中的问题。
2、扬声器：
（1）、结构：接线柱、量程、示数、分度值
(2)、原理：
注意电信号与声信号的转换
对照结构图进行说明。
3、达标练习：课本60页“动手动脑学物理”
分析这几种器材，这是本节课的重点内容。
动手动脑学物理①②③.
参考答案：
1.水位没有到达金属块A时，继电器线圈没有电流通过，它的上面两个触点接触，工作电路中绿灯与电源构成回路，绿灯亮；当水位到达金属块A时，继电器线圈有电流通过，它的下面两个触点接触，工作电路中红灯与电源构成回路，红灯亮.
2.温度升高时，水银面上升，当水银面上升到与金属丝接触时，电磁铁线圈就有电流通过，产生磁性吸引触点开关使之闭合，这时工作电路就形成了一个回路，电铃就响起来了.
3.接通电源后，电磁铁吸引衔铁，敲击铃碗发声，但同时铃碗与螺钉分离，通过线圈的电路断开，电磁铁失去磁性，衔铁由于弹性回到初始位置，这时铃碗与螺钉又接触，线圈的电路闭合，电磁铁又吸引衔铁，敲击铃碗发声…，如此往复，电铃就不断发出声音.蜂鸣器的连接如图：
完成物理练习册中的本节内容。
小 结：根据板书，总结本节内容，明确重、难点。
课后活动：
1、 完成物理练习册中课堂未完成的内容。
教学后记：
重点是电磁继电器怎样控制电路的，一定要对课本后面几
9-5电磁继电器.doc
《电磁继电器》综合课件.swf
电磁继电器_1.swf
电磁继电器和电话.swf
三、电磁继电器 扬声器
教学目标：
1、知识和技能
了解电磁继电器和扬声器的结构和工作原理。
初步认识物理知识的实际应用。
2、过程和方法
通过阅读说明书，知道如何使用电磁继电器。
3、情感、态度、价值观
通过了解物理知识的实际应用，提高学习物理知识的兴趣。。
重、难点：
1、 知道电磁继电器、扬声器的结构原理。
2、 能分析有关的实际器材。
教学器材：电脑平台、电磁继电器、灯泡、开关、电源、导线
教学课时：1时
教学过程：
一、前提测评：
复习磁场、螺线管知识
二、导学达标：
引入课题：影响电磁铁的磁性强弱的因素是什么？
它有什么作用？
进行新课：
1、电磁继电器：
（1）、作用：利用低电压、弱电流电路的通断，来控
制高电压、强电流电路的装置。
（2）、结构：先观察76页的构造图
再实物观察。
（3）、原理：对照结构图说明。
（4）、使用方法：通过实验分析、说明。
（并总结作用、结构、原理）
##学生阅读“想想做做”，讨论回答文章中的问题。
2、扬声器：
（1）、结构：接线柱、量程、示数、分度值
(2)、原理：
注意电信号与声信号的转换
对照结构图进行说明。
3、达标练习：课本60页“动手动脑学物理”
分析这几种器材，这是本节课的重点内容。
动手动脑学物理①②③.
参考答案：
1.水位没有到达金属块A时，继电器线圈没有电流通过，它的上面两个触点接触，工作电路中绿灯与电源构成回路，绿灯亮；当水位到达金属块A时，继电器线圈有电流通过，它的下面两个触点接触，工作电路中红灯与电源构成回路，红灯亮.
2.温度升高时，水银面上升，当水银面上升到与金属丝接触时，电磁铁线圈就有电流通过，产生磁性吸引触点开关使之闭合，这时工作电路就形成了一个回路，电铃就响起来了.
3.接通电源后，电磁铁吸引衔铁，敲击铃碗发声，但同时铃碗与螺钉分离，通过线圈的电路断开，电磁铁失去磁性，衔铁由于弹性回到初始位置，这时铃碗与螺钉又接触，线圈的电路闭合，电磁铁又吸引衔铁，敲击铃碗发声…，如此往复，电铃就不断发出声音.蜂鸣器的连接如图：
完成物理练习册中的本节内容。
小 结：根据板书，总结本节内容，明确重、难点。
课后活动：
1、 完成物理练习册中课堂未完成的内容。
教学后记：
重点是电磁继电器怎样控制电路的，一定要对课本后面几
