语文教学资源

2010年高考物理《交变电流》专题复习ppt

人教版高中课件ppt, doc
文件格式
ppt, doc
文件大小
3.78 MB
教材版本
人教版
适用分类
高考复习课件
页数 / 张数
见资源简介
更新时间
2010/3/7 19:21:42

先了解,再下载

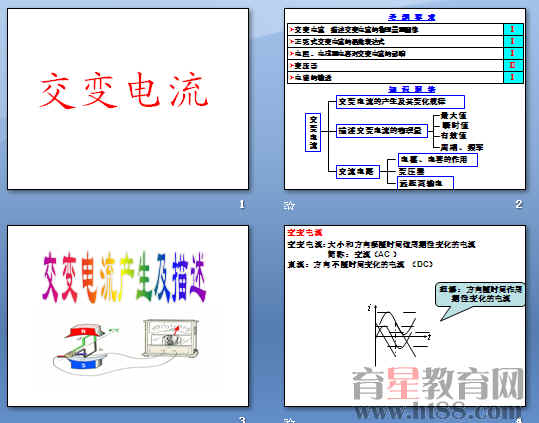

资源预览与简介

支持图片放大
查看预览图

交变电流第三课时.ppt
  第二课时.doc
  第三课时.doc
  第一课时.doc
  交流电第二课时.ppt
  交流电第一课时.ppt
  第一课时:交变电流的产生
  【基础知识回顾】
  1.交变电流的意义
  (1)    交变电流:大小和方向都随时间做周期性的变化的电流叫做交变电流,简称交流.
  (2)    正弦式电流:随时间按正弦规律变化的电流叫做正弦式电流. 正弦式电流的图象是正弦曲线.我国市用的交变电流都是正弦式电流.
  2. 正弦式交流电的产生
  (1)产生方法:如下图,将一个平面线圈置于匀强磁场中,并使它绕垂直于磁感线并与线圈在同一平面的轴做匀速转动,线圈中就会产生正弦式交流电.
  (2)两个特殊位置
  ①中性面:与磁感线垂直的平面。如上图1、3、5,
  特点:
  A.    当线圈处于中性面时,磁通量最大,磁通量变化率为零,ε=0,各边均不切割磁感线.
  B.    当线圈转至中性面时,电流方向发生改变.
  C.    线圈转动一圈,电流方向改变两次.
  ②当线圈垂直中性面时, ,但磁通量变化最快,感应电动势最大。
  3.交变电流的变化规律
  (1) 感应电动势的瞬时值表达式: e= Emsin( t+φ)
  注意:
  ①上式中:  t+φ是t时刻线圈与中性面夹角; φ为线圈初始位置与中性面夹角.
  ② 最大值: =Nωφm
  ③ Em与转轴的所在位置及线圈形状无关(只要轴在线圈所在的平面且与B垂直即可).
  (2) 电流的瞬时值表达式为:i= sin( t+φ)=I sin( t+φ)
  (3)交流电的图像:
  线圈转动一周(每经过中性面电流方向和电动势的方向改变一次)感应电动势和电流方向改变两次。
  【要点讲练】
  例1 一个在匀强磁场中绕垂直于磁感线的轴匀速转动的线框,当线框转至中性面时开始计时。t1=1/60s,线框中感应电动势为50V,当t2=1/30s时,线框中感应电动势为50 V,求:(1)感应电动势的最大值; (2)线框转动的角速度的大小;(3)线框中感应电动势的瞬时表达式。
  例2.一单匝闭合线框在匀强磁场中绕垂直于磁场方向的转轴匀速转动.在转动过程中,线框中的最大磁通量为Φm,最大感应电动势为Em,下列说法中正确的是(     )
  A.当磁通量为零时,感应电动势也为零
  B.当磁通量减小时,感应电动势在增大
  C.当磁通量等于0.5Φm时,感应电动势等于0.5Em
  D.角速度ω等于Em/Φm
  例3.一个面积为S的矩形线圈在匀强磁场中以某一条边为转轴做匀速转动,磁场方向与转轴垂直.线圈中感应电动势e与时间t的关系如图所示.感应电动势的峰值和周期可由图中读出.则磁感应强度B=____.在t=T/12时刻,线圈平面与磁感应强度的夹角等于____.
  例4.如图所示,线框在匀强磁场中绕轴匀速转动(右上向下看是逆时针),当转到图示位置时,磁通量和感应电动势大小的变化情况是 (     )
  A、    磁通量和感应电动势都在变大
  B、    磁通量和感应电动势都在变小
  C、    磁通量在变小,感应电动势在变大
  D、    磁通量在变大,感应电动势在变小
  【强化练习】
