语文教学资源

《简单的逻辑电路》ppt

人教版高中课件 ppt, doc
文件格式
ppt, doc
文件大小
731 KB
教材版本
人教版
适用分类
选修三课件
页数 / 张数
见资源简介
更新时间
2009/10/12 21:29:22

先了解,再下载

资源预览与简介

支持图片放大
查看预览图

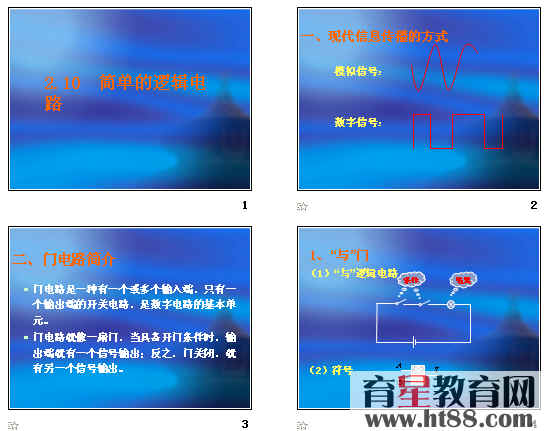

课件共19张。配套教案约1930字。
  高中物理课堂教学教案       年   月    日
  课 题 §2.10简单的逻辑电路  课 型 新授课
  教   学  目   标  (一)知识与技能
  1、知道数字电路和模拟电路的概念,了解数字电路的优点。
  2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。
  3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用
  (二)过程与方法
  突出学生自主探究、交流合作为主体的学习方式。
  (三)情感、态度与价值观
  1、感受数字技术对现代生活的巨大改变;
  2、体验物理知识与实践的紧密联系;
  教学重点、难点 重点
  三种门电路的逻辑关系。
  难点
  数字信号和数字电路的意义。
  教 学 方 法  探究、讲授、讨论、练习
  教  学 手 段
  声光控感应灯、投影仪、多媒体教学设备、三种门电路演示示教板、电压表等
  教学活动
  (一)引入新课
  (1)演示:一盏神奇的灯
  接通电源,灯不亮;
  有声,灯不亮;
  挡住光线,全场安静,灯不亮;
  挡住光线,拍手,灯亮。
  点评:通过演示声光控感应灯,引发学生好奇心理和探究欲望。
  (2)教师简介:
  身边的“数字”话题:数码产品、数字电视、DIS实验、家电等。
  这些电器中都包含了“智能”化逻辑关系,今天我们就来学习简单的逻辑电路。
  (二)进行新课
  教师介绍:
  A、数字信号与模拟信号
  (1)数字信号在变化中只有两个对立的状态:“有”,或者“没有”。而模拟信号变化则是连续的。
  (2)调节收音机的音量,声音连续变化,声音信号是“模拟”量。
  (3)图示数字信号和模拟信息:
  点评:引导学生了解数字信号和模拟信号的不同特征。
  B、数字电路  逻辑电路  门电路
  数学信号的0和1好比是事物的“是”与“非”,而处理数字信号的电路称数字电路,因此,数字电路就有了判别“是”与“非”的逻辑功能。下面我们将学习数字电路中最基本的逻辑电路---门电
